Tampone paracolpo a rullo molleggiato

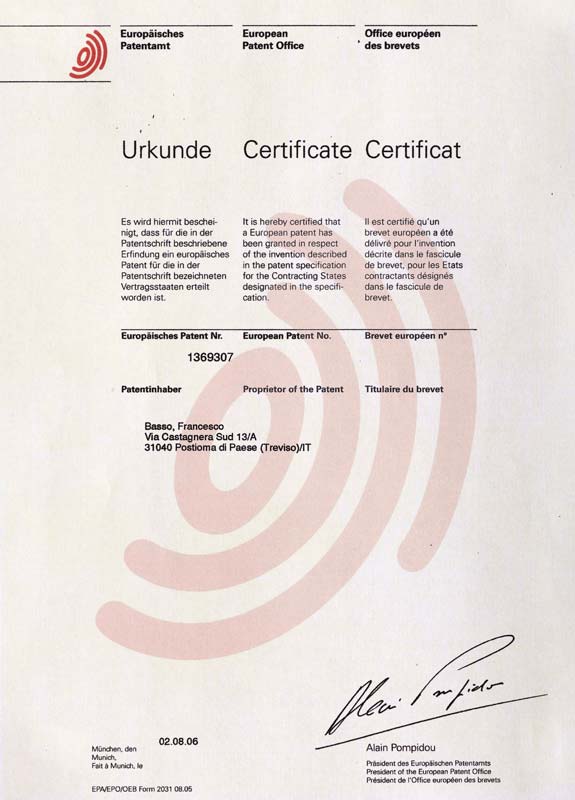

Brevetto europeo
Un nuovo tampone paracolpo a rullo è stato presentato al Salone del veicolo industriale tenutosi ad Hannover dal 12 al 19 settembre 2002, e divenuto Brevetto Europeo il 13.03.2006.
Rivendotori in Europa:
Germania: Suer Nutzfahrzeugtechnik GmbH & Co.KG
È un accessorio per veicoli industriali che, considerate le tecniche costruttive, è più efficace dei tradizionali paracolpi fissi.
Il telaio è un FE spessore 8mm e completamente zincato a freddo.
I rulli sono in materiale plastico Polipropilene con eccellenti caratteristiche meccaniche, resistenti agli urti, all'abrasione e agli agenti atmosferici. L'albero è in acciaio zincato a freddo.
La vera innovazione del "Tampone paracolpo a rullo molleggiato" è la caratteristica "Molleggiato", interposta fra telaio ed albero. Ci sono quattro molle in acciaio "CRSI OTTEVA 70" molle inserite nelle apposite sedi ricavate nel telaio e nell'albero. Queste molle hanno una capacità di carico iniziale di 150Kg ciascuna, il totale assorbimento di ogni tampone con molle a riposo è di 600Kg. Quando le molle sono a blocco, la capacità di assorbimento di ogni tampone è di 960Kg.
Le molle agiscono in posizione ortogonale rispetto all'urto, dando al paracolpo un'ulteriore capacità di assorbimento dell'urto.

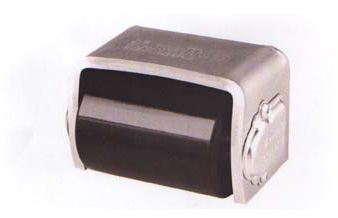

TSL
larghezza: 125mm
altezza: 75mm
profondità: 85mm
diametro rullo: 65mm
larghezza rullo: 98mm
peso: 2kg
Per veicoli con portata fino a 3,5 tonn. equipaggiati di sospensioni pneumatiche.
Il telaio è in FE mm 8 completamente zincato a freddo.

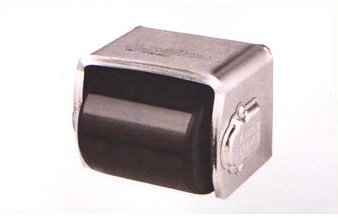

TSR
larghezza: 125mm
altezza: 90mm
profondità: 103mm
diametro rullo: 80mm
larghezza rullo: 98mm
peso: 2,7kg
Il telaio è in FE mm 8 completamente zincato a freddo.
TDR
larghezza: 220mm
altezza: 95mm
profondità: 103mm
diametro rullo: 80mm
larghezza rullo: 98mm
peso: 4,2kg
Il telaio è in FE mm 8 completamente zincato a freddo.

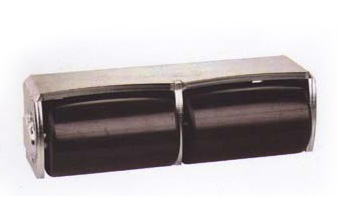

TDX
larghezza: 315mm
altezza: 95mm
profondità: 103mm
diametro rullo: 80mm
larghezza rullo: 138mm
peso: 6,7kg
Versione adattata per la LAMBERET.
Il telaio è allungato e rinforzato con una barra al centro.
Il telaio è in FE mm 8 completamente zincato a freddo.

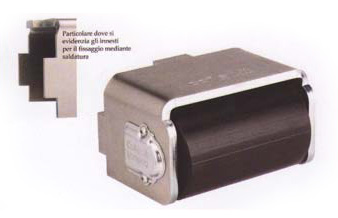

TSXFS
larghezza: 165mm
altezza: 90mm
profondità: 103mm
diametro rullo: 80mm
larghezza rullo: 138mm
peso: 3,5kg
Questa versione è stata svipuppata per essere fissata al telaio mediante saldatura.
